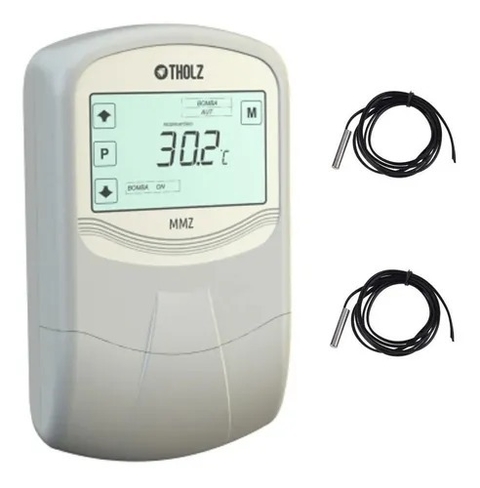

Controlador digital de temperatura THOLZ MMZ

FUNCIONAMENTO GERAL O controlador tem por finalidade controlar a circulação de água entre os coletores solares e o reservatório térmico (ou piscina) através do diferencial de suas temperaturas. Com o diferencial das temperaturas medidas (T1-T2) alcançando um valor igual ou maior ao programado no parâmetro F-1, a bomba é ligada. Então, é iniciada a circulação da água, a água quente do coletor desce para o reservatório, e a água deste sobe ao coletor solar, de modo que, a diferença de temperatura tende a diminuir. Ao alcançar o valor programado em F-2 a bomba é novamente desligada, cessando a circulação da água.  Após um minuto sem interação do usuário, a intensidade luminosa do display é reduzida. O brilho retorna ao normal com o pressionar de qualquer uma das teclas. 8.2

CONTROLE DE ANTICONGELAMENTO O sistema de anticongelamento evita que os coletores solares sejam danificados pela baixa temperatura. Caso a medida mensurada no sensor de temperatura T1 (temperatura dos coletores) esteja abaixo do ajuste realizado no parâmetro de temperatura anti-congelamento para ligar a bomba de circulação (parâmetro F-3), bomba é ligada de modo a inserir a água quente do reservatório para o coletor solar.  8.3

CONTROLE DE SOBREAQUECIMENTO DOS COLETORES SOLARES (T1) O sistema de controle de sobreaquecimento no sensor T1 evita que os canos sejam danificados pela alta temperatura. Quando a mesma ultrapassar o valor programado na temperatura de sobreaquecimento T1 para desligar a bomba de circulação (parâmetros F-4), a bomba é desativada até que a medida do sensor T1 caia abaixo do valor de F-4 menos 2,0ºC (histerese sobreaquecimento T1). 8.4

CONTROLE DE SOBREAQUECIMENTO DO RESERVATÓRIO TÉRMICO / PISCINA (T2) O sistema de controle de sobreaquecimento no sensor T2 (ver parâmetro SP, nível 1 de programação) é utilizado para definir a temperatura de conforto do reservatório/piscina. Quando a temperatura mensurada no sensor T2 ultrapassar o valor programado no parâmetro SP, a bomba é desativada até que a medida do sensor T2 caia, evitando assim o desconforto térmico. 8.5

TEMPO MÁXIMO PARA ACIONAMENTO MANUAL Quando a bomba de circulação é acionada em modo manual, é iniciado um temporizador com duração de 6 horas. Esse temporizador tem a função de alterar o
